Stahlrohr-Kupplungsgerüst: Verbindungstechnik, Kupplungen und Normen

Das Stahlrohr-Kupplungsgerüst ist die älteste und zugleich anpassungsfähigste Bauform im Gerüstbau. Während moderne Systemgerüste aus vorgefertigten Bauteilen mit festen Rastermaßen bestehen, wird das Kupplungsgerüst frei aus einzelnen Stahlrohren zusammengesetzt, die mit Kupplungen verbunden werden. Genau diese Verbindungstechnik macht es dort unverzichtbar, wo ein Bauwerk nicht ins Raster eines Systems passt. Dieser Beitrag erklärt den Aufbau, die verschiedenen Kupplungsarten, die zulässigen Höhen und die Normen, die heute gelten.

Was ist ein Stahlrohr-Kupplungsgerüst?

Ein Stahlrohr-Kupplungsgerüst ist ein Arbeits- oder Schutzgerüst, das aus systemunabhängigen Bauteilen errichtet wird: gerade Stahlrohre, Kupplungen, Fußplatten und Beläge. Anders als beim Systemgerüst gibt es keine eingeschweißten Knotenpunkte und keine festen Feldlängen. Jede Verbindung wird einzeln mit einer Kupplung hergestellt, was nahezu beliebige Geometrien erlaubt – längen- oder flächenorientiert, frei stehend oder abgehängt.

Diese Freiheit hat ihren Preis: Der Aufbau ist arbeitsintensiver und verlangt mehr Erfahrung als das Stecken eines Systemgerüsts. Dafür lassen sich runde Türme, Industrieanlagen, Brücken oder verwinkelte Altbaufassaden abbilden, an denen ein starres System scheitert.

Die Bauteile: Rohre und ihre Maße

Das tragende Element ist das Gerüstrohr aus unlegiertem Baustahl. In Deutschland ist dafür ein einheitlicher Außendurchmesser von 48,3 mm üblich. Die Wanddicke beträgt entweder 3,2 mm oder 4,0 mm – ein Unterschied, der später für die zulässige Höhe entscheidend wird.

Die Rohre sind systemneutral, das heißt: Material verschiedener Hersteller lässt sich grundsätzlich kombinieren, solange es den Normvorgaben entspricht. Das unterscheidet das Kupplungsgerüst grundlegend vom Systemgerüst, dessen Bauteile herstellerspezifisch zugelassen sind.

Verbindungstechnik: die Kupplungen

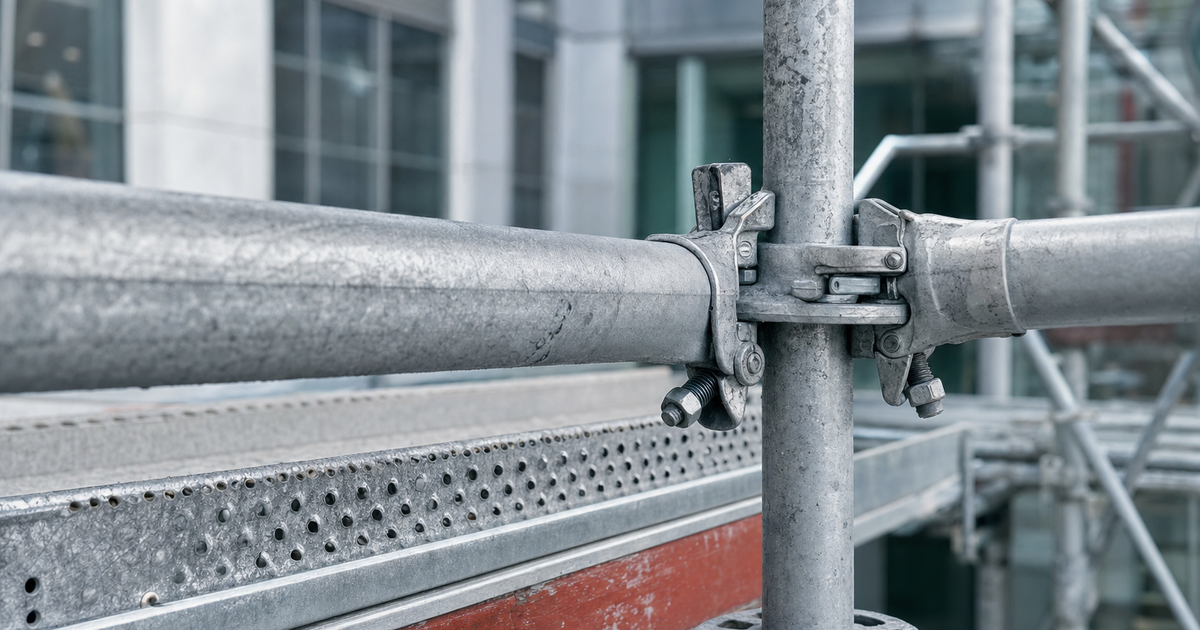

Das Herzstück der Bauform sind die Kupplungen. Sie übertragen die Lasten zwischen den Rohren und bestimmen, wie standsicher die Konstruktion ist. Drei Grundtypen sind zu unterscheiden:

Maßgebend ist die Norm DIN EN 74 „Kupplungen, Zentrierbolzen und Fußplatten" mit ihren Teilen für Rohrkupplungen (74-1), Spezialkupplungen (74-2) sowie Fußplatten und Zentrierbolzen (74-3). Die zulässigen Lasten einer einzelnen Kupplung hängen von ihrer Klasse und vom Prüfzeugnis des Herstellers ab; als grobe Orientierung trägt eine Normalkupplung deutlich mehr als eine Stoß- oder Drehkupplung.

Verschlossen werden die Kupplungen heute überwiegend schraubgesichert – mit Hammerkopfschrauben und Bundmuttern, die mit einem definierten Drehmoment angezogen werden. Keilgesicherte Ausführungen, bei denen die Verbindung über einen eingetriebenen Keil klemmt, sind heute seltener. Das richtige Anziehmoment ist sicherheitsrelevant: Eine nicht ausreichend verspannte Kupplung kann unter Last durchrutschen.

Höhe und Tragfähigkeit

Wie hoch ein Stahlrohr-Kupplungsgerüst werden darf, hängt unmittelbar von der Wanddicke der Rohre ab. Die historische Regel macht das deutlich:

Daher stammt die häufig genannte Spanne von 20 bis 30 m. Darüber hinaus richtet sich die Belastbarkeit nach den Lastklassen LK1 bis LK6 und den Breitenklassen W06 bis W12, die in der Norm DIN EN 12811-1 für Arbeitsgerüste festgelegt sind. Die Lastklasse beschreibt, wie viel Gewicht je Quadratmeter Belagfläche aufgebracht werden darf – von der reinen Begehung zur Sichtprüfung bis zur schweren Materiallagerung:

Regelausführung oder Einzelnachweis?

Für die Standsicherheit gilt eine wichtige Unterscheidung. Hält sich ein Gerüst an die genormten Grenzen – also die genannten Höhen, die vorgeschriebenen Rohr- und Wanddicken sowie ein festgelegtes Muster aus Aussteifung und Verankerung –, spricht man von einer Regelausführung. Dann gilt der Standsicherheitsnachweis als erbracht; ein gesonderter statischer Nachweis ist nicht nötig.

Wird dieser Rahmen verlassen – etwa bei größeren Höhen, ungewöhnlichen Lasten oder Sonderkonstruktionen –, handelt es sich um eine Nicht-Regelausführung. Hierfür ist im Einzelfall ein Brauchbarkeitsnachweis zu führen, der die Standsicherheit und die Arbeits- und Betriebssicherheit für genau diese Konstruktion belegt. Gerade die Flexibilität des Kupplungsgerüsts führt häufig in diesen Bereich.

Normen und Vorschriften: von der BGR 167 bis heute

Lange Zeit war die Bauform in einer eigenen berufsgenossenschaftlichen Regel beschrieben: der BGR 167 „Stahlrohr-Kupplungsgerüste" (Ausgabe April 2000, früher als ZH 1/534.2 geführt). Sie war Teil der Gerüstbau-Reihe BGR 165 bis 175, die jede Gerüstart einzeln abhandelte. Diese Regel ist heute zurückgezogen und nur noch zur Information verfügbar – sie wird hier ausschließlich als historisches Dokument verlinkt.

An ihre Stelle ist ein mehrstufiges, EU-weit harmonisiertes Regelwerk getreten:

• Betriebssicherheitsverordnung (BetrSichV) als rechtlicher Rahmen für die Bereitstellung und Benutzung von Arbeitsmitteln,
• konkretisiert durch die Technische Regel TRBS 2121 Teil 1 für die Gefährdung durch Absturz beim Umgang mit Gerüsten,
• unterstützt durch die DGUV Information 201-011 als praktische Handlungsanleitung,
• und technisch unterlegt durch die Normen DIN EN 12811 (Leistungsanforderungen), DIN EN 39 (Rohre) und DIN EN 74 (Kupplungen), ergänzt durch die nationale DIN 4420-1 für die allgemeinen Anforderungen.

Wer heute plant und baut, arbeitet also mit diesem aktuellen Normenstand. Die alte BGR 167 bleibt jedoch ein nützliches Nachschlagewerk, weil sie die konstruktiven Grundlagen der Bauform anschaulich beschreibt.

Stahlrohr-Kupplung oder Systemgerüst?

Beide Bauformen haben ihre Berechtigung. Das Systemgerüst aus vorgefertigten Bauteilen – geregelt über die DIN EN 12810 – ist schnell aufgebaut und für Standardfassaden die wirtschaftlichste Wahl. Das Stahlrohr-Kupplungsgerüst spielt seine Stärke dort aus, wo es individuell wird: bei runden oder geschwungenen Bauteilen, an Industrieanlagen, bei Überbrückungen, ungewöhnlichen Anschlüssen oder als Ergänzung, wenn ein Systemgerüst an seine Rastergrenzen stößt. In der Praxis werden beide Bauformen häufig kombiniert.

Fazit

Das Stahlrohr-Kupplungsgerüst verdankt seine Langlebigkeit der einfachen Idee, jede Verbindung einzeln herzustellen. Wer die drei Kupplungsarten, die Rohrmaße und die zulässigen Höhen kennt, versteht zugleich, warum diese Bauform trotz aller Systemtechnik nicht verschwindet: Sie ist der Werkzeugkasten für alles, was nicht ins Raster passt. Die maßgebenden Vorschriften haben sich von der historischen BGR 167 zu einem harmonisierten Normenstand aus BetrSichV, TRBS 2121 und DIN-EN-Reihe verschoben – die konstruktiven Grundlagen aber sind dieselben geblieben.

Normen und Quellen

• DIN EN 12811-1 – Arbeitsgerüste: Leistungsanforderungen, Entwurf, Konstruktion und Bemessung
• DIN EN 39 – Systemunabhängige Stahlrohre für Trag- und Arbeitsgerüste
• DIN EN 74 – Kupplungen, Zentrierbolzen und Fußplatten
• TRBS 2121 Teil 1 – Gefährdung von Beschäftigten durch Absturz beim Umgang mit Gerüsten
• DGUV Information 201-011 – Verwendung von Arbeits- und Schutzgerüsten
• BGR 167 – Stahlrohr-Kupplungsgerüste (historisch, zurückgezogen, PDF)
